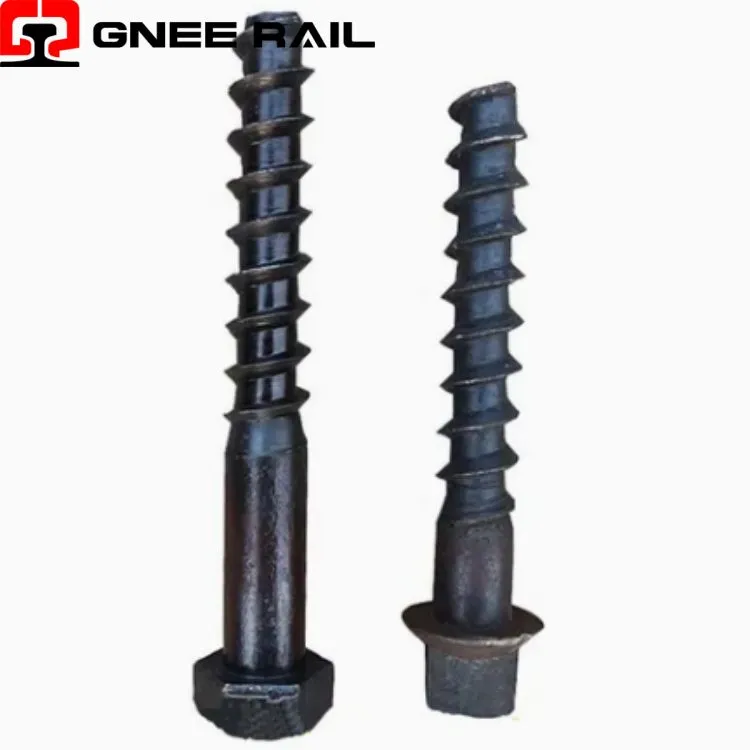

Система за закрепване на релсови винтове
Железопътният винтов шип е устройство за закрепване с резба, предназначено за закрепване на основни плочи на релса или директно закрепване на релса към дървени, композитни или бетонни траверси чрез ротационен монтаж, вместо чрез ударно задвижване. Характеризиран със своята непрекъсната спирална резба, квадратна или шестостенна конфигурация на главата и кована или валцована конструкция, тази закопчалка преобразува приложения въртящ момент в аксиална сила на затягане, осигурявайки постоянно и измеримо предварително натоварване, което остава стабилно при динамично натоварване на коловоза.
Технически спецификации:
| Параметър | Спецификация | Характеристика на изпълнение |
|---|---|---|
| Производствен процес | Навити или нарязани конци | Валцованите нишки осигуряват превъзходна устойчивост на умора |
| Клас на материала | Средно{0}}въглеродна или легирана стомана | 1038 – 4140 клас типичен диапазон |
| Диапазон на силата на затягане | На закопчалка | 8 – 15 kN (в зависимост от приложението) |
| Въртящ момент при монтаж | Приложена сила на въртене | 150 – 300 Nm типичен диапазон |
| Съпротивление при оттегляне | Максимален{0}}капацитет на изтегляне | 15 – 25 kN в здрава дървесина |
Перспектива за инсталиране и поддръжка:
- Оптимизация на ъгъла на спиралата:Ъгълът на резбата се изчислява, за да осигури само{0}}заключващи се характеристики, при които съпротивлението на триене надвишава тенденцията на обратно-задвижване, предотвратявайки спонтанно разхлабване при вибрации, без да са необходими допълнителни заключващи механизми.
- Асиметричен профил на резбата:Носещата -страна има по-стръмен ъгъл от задната страна, оптимизирайки предаването на сила по време на натоварване на опън, като същевременно улеснява чистото евакуиране на стружките по време на монтажа.
- Дизайн на коренния радиус:Големите радиуси в корените на резбата елиминират точките на концентрация на напрежение, които биха могли да предизвикат пукнатини от умора при цикличните натоварвания на опън, изпитвани при приложения на коловози.
Поддръжка и оперативна перспектива
- Съотношение-въртящ момент към-опън:Установените връзки между приложения въртящ момент и развитата сила на затягане позволяват прецизен контрол на напрежението с помощта на калибрирани динамометрични ключове или автоматизирано монтажно оборудване.
- Пред-изисквания за пробиване:Спецификациите за диаметъра на пилотния отвор са определени, за да осигурят оптимално изместване на материала-по-малките отвори рискуват да се разцепят, докато по-големите отвори намаляват капацитета за изтегляне.
- Оптимизиране на скоростта на инсталиране:Грубите стъпки на резбата позволяват бързо вкарване, като същевременно се поддържа достатъчна дълбочина на захващане на резбата за необходимия капацитет на задържане, балансирайки производителността на монтажа с производителността.
