Описание
Технически параметри

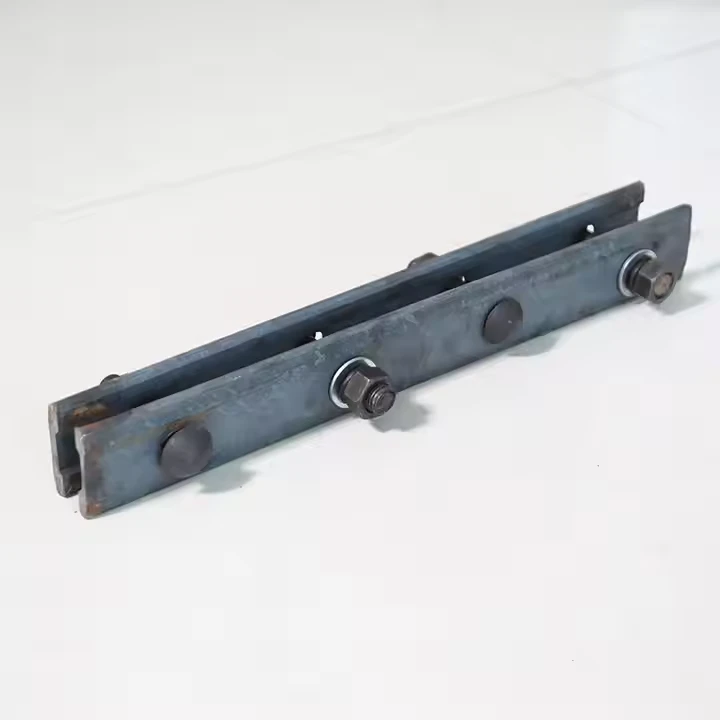

Спецификация на железопътната риба / сплайс
| Функция / аспект | Описание и първична функция | Видове и дизайнерски вариации |
|---|---|---|
| Основно име | Рибна плоча (Великобритания/Общността) | Сплит бар (Северна Америка) |
| Типичен материал | Стомана със средна въглеродна стомана или ниска сплав с висока якост (HSLA). | Често топлина -, третирана за повишена сила и устойчивост на износване. |
| Дупки за болтове | Обикновено 4 или 6 дупки за рибни болтове. Дизайнът на дупките е от решаващо значение, за да се избегнат концентрации на напрежение. | Овални дупки: Позволете термично разширяване/свиване на релсите. Кръгли отвори: Използвани с болтове за рамене за управление на силата на затягане. |
| Общи видове | 1. Стандартна рибна плоча: за повечето обикновени железопътни фуги. | 2. Компромисна рибна плоча: Използва се за присъединяване на две различни железопътни секции (напр. UIC 54 до UIC 60). |
| Специализирани видове | 4. Изолирана рибна плоча: има изолационни материали, за да прекъсне електрическата непрекъснатост за сигнализацията на веригата на коловозите. | 5. Тежка - работна / подсилена рибна плоча: по -дебела и по -силна за високи зони -, като стави, приближаващи се b |
Ключови функции и значение:
- Поддържайте подравняване:Основната работа е да държите двата края на релсите в перфектно вертикално и хоризонтално подравняване, за да се осигури гладко и безопасно каране.
- Трансферно натоварване:Той предава натоварването на колелото от една железопътна секция до следващата, като свежда до минимум удара и потапянето върху ставата.
- Съпротивлявайте се на силите:Тя трябва да устои на огъването и силите на срязване, причинени от преминаващи влакове.
- Поставете разширяването:Дизайнът (особено отворите за овални болтове) позволява на ставата да се разширява и да се свие с температурни промени, без да се изгражда опасни вътрешни напрежения.
Gnee - Професионален доставчик
