Система за закрепване на релса E

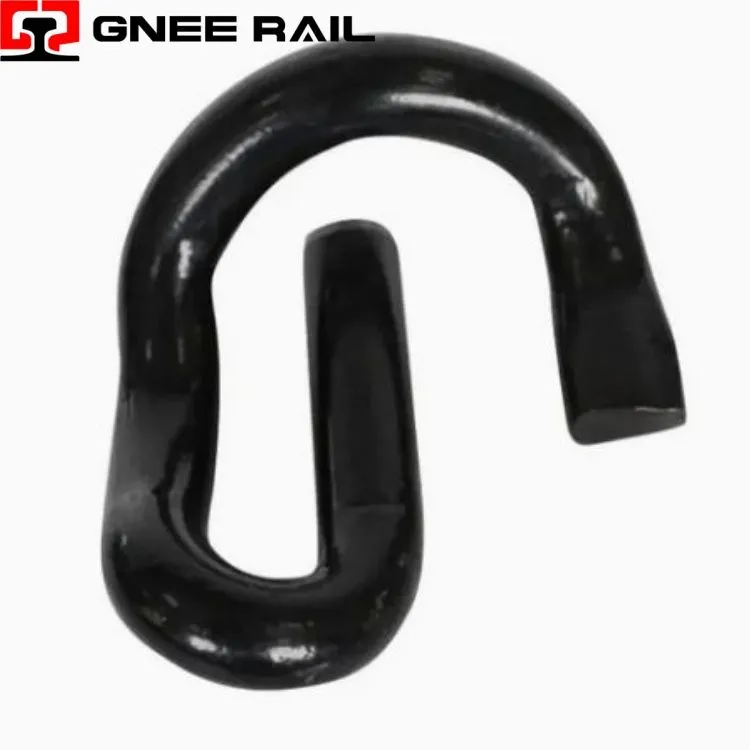

Railway E{0}}Clip е еластичен закрепващ компонент от пружинна стомана, оформен като буквата „E“, който закрепва релси към бетонни или дървени траверси в железопътни релсови системи. Произведена от високо-сплави на пружинна стомана като 60Si2MnA, тази само-затягаща се скоба осигурява непрекъсната сила на затягане чрез своя отличителен геометричен дизайн. E-Clip работи без резби, разчитайки на еластична деформация, за да поддържа постоянно натоварване на пръстите на крака, като същевременно поема термично разширение, динамични вибрации и натоварвания на колелата.
Технически спецификации:
| Параметър | Спецификация | Типична стойност/диапазон |
|---|---|---|
| Клас на материала | Сплав от пружинна стомана | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Диапазон на твърдост | HRC | 42-48 |
| Натоварване на пръстите на краката (диаметър 16 mm) | kgf | 500-700 |
| Натоварване на пръстите на краката (диаметър 18 mm) | kgf | 750-900 |
| Натоварване на пръстите на краката (диаметър 20 mm) | kgf | 1100-1400 |
| Живот на умора | Цикли | 5 милиона без счупване |
| Максимална пружинна сила | kN/щипка | 14 |
| Приложими типове релси | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Перспектива за инсталиране и поддръжка:
- Изисква специализирани инструменти за опъване за правилно поставяне и отстраняване
- Не е необходимо регулиране на въртящия момент поради дизайна на самоопъване без резба
- Възможна е визуална проверка без разглобяване за бърза проверка на състоянието
- Препоръчва се дълбочина на вмъкване от 10-12 мм деформация за оптимален живот при умора
- Разстоянието между задната арка и рамото трябва да остане в рамките на 3-9 mm спецификация
Поддръжка и оперативна перспектива
- Осигурява максимална сила на затягане от 14 kN на скоба за сигурност на релсата
- Постига 5 милиона цикъла на умора без счупване при стандартно натоварване
- Критична концентрация на напрежение, разположена при вътрешната кривина на задната арка
- Поддържа устойчивост на пълзене и устойчивост на усукване за заварени релси
- Диапазонът на твърдост от HRC 42-48 осигурява еластично възстановяване след деформация
