↵Система за закрепване на релси и щипки

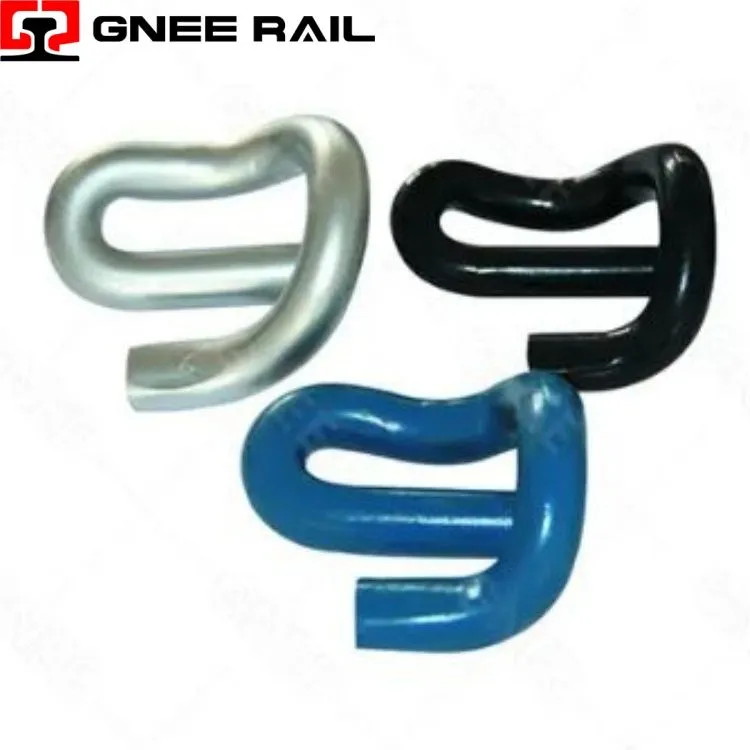

Железопътен E-Clip е aзакрепващо устройство с опъната пружинна стоманакойто закрепва крака на релсата към рамото на траверсатаеластична деформация и устойчивост на усукване-уникален сред релсовите крепежни елементи за своитесамо{0}}регулираща се сила на затяганекоято се увеличава при динамично натоварване, неговатаеднокомпонентна-инсталацияне изискващи отделни гайки, болтове или изолатори в основна форма, и нейнитеуниверсална геометрия на сечениетокойто побира бетонни и стоманени траверси през 30+ релсови профили; въпреки визуалното сходство, вариантите на E-Clip се различават фундаментално подиаметър на пръта, натоварване на петата, клас на умора и защита от корозия, което прави кръстосаното{0}}стандартно заместване водеща причина за преждевременно разширяване на габарита.
Технически спецификации:
| Вариант | Диаметър на пръта | Номинално натоварване на пръстите на краката | Максимална деформация | Пригодност на покритието | Ясно ограничение |
|---|---|---|---|---|---|
| PR601 | 18 мм | 7,5–8,5 kN | 12 мм | HDG, Dacromet | Само лека железница;<22.5t axle |
| PR401 | 20 мм | 9,0–10,5 kN | 15 мм | Dacromet, Geomet | HDG забранен (риск от крехкост) |
| FC1504 | 20 мм | 10,0–11,5 kN | 16 мм | Geomet, цинк-флейк | Тежки превози; 40t способен |
| e2009 | 20 мм | 9,0 kN ± 0,5 | 14 мм | Черен оксид, Dacromet | китайски стандарт; специфична дебелина на мрежата |
| SKL-type E-Clip | 18–20 мм | 12–18 kN | 10–14 мм | HDG (само по-малко или равно на 18 mm) | Не е взаимозаменяем с рамене Pandrol |
| Неръждаема стомана | 20 мм | 8,5–9,5 kN | 15 мм | Не се изисква | клас 316L; 50+ година крайбрежен живот; 30% по-висока цена |
Обхват на производителност:
Принудително{0}}зареждане на пропорционалност– За разлика от винтовите шипове с фиксирана сила на затягане, E-Clip toe loadсе увеличава с 15–25% под прохода на колелотопоради деформация на крака на релсата. Това само{1}}действие на самозатягане издържа на пълзене при големи натоварвания на ос.
Принцип на торсионната греда– Клипът функционира като aпредварително напрегната торсионна греда, а не конзолна пружина. Кракът, усукан по време на монтажа, съхранява енергия в радиуса на огъване, а не в правия участък. Това разпределя напрежението и утроява живота на умора в сравнение с конзолните конструкции.
Ъгъл на взаимодействие на рамото– Векторът на силата на затягане ене вертикално. Пръстите контактуват с релсовия крак на 38 градуса –42 градуса, създавайкихоризонтален компоненткойто притиска релсата към повърхността на габарита. Недостатъчен ъгъл → странично изместване; прекомерен ъгъл → повдигане на пръстите при натоварване.
Поддръжка и оперативна перспектива
- Черен оксид + масло– Най-ниска цена, 3–8 години живот в сух баласт. Оксиден слой осигурявабез катодна защита; след като бъде нарушен, неблагородният метал корозира с 0,1–0,2 mm/годишно. Неподходящ за тунели, крайбрежни или мокри писти.
- Dacromet / Geomet– 12–20 години живот.Покритие от цинк-алуминиеви люспи, дебелина 8–12 µm. Няма риск от водородна крехкост. Максимална работна температура 300 градуса (неограничена за железопътен транспорт). Предпочитан за високо-скоростен и смесен трафик.
- Горещо{0}}поцинковане (HDG)– 25–40 години живот.Ограничен до диаметър на пръта По-малък или равен на 18 mm. По-дебелата секция (20 mm) рискува крехко напукване при охлаждане по време на изтегляне от цинковата баня. Спецификацията изисква изпитване на удар на производствените проби.
↵Система за закрепване на релсови скоби
Този доклад предоставя сбито техническо изследване на системите за железопътни скоби, като се фокусира върху технитевременна/не{0}}постоянна функция, механика за-прехвърляне на аварийно натоварване и съвместимост с не-стандартни релсови секции. Анализът умишлено избягва припокриване с предишни дискусии относно еластични скоби (E-Clip, SKL, Fastclip, Nabla), винтови шипове или кучешки шипове. Фокусът тук епрактични и отличителни: възстановяване при дерайлиране, аварийни ситуации при счупване на релси и приложения за релси/пристанища на кранове.
Технически спецификации:
| Вариант | Основно приложение | Съвместимост на релсовия участък | Затягащ механизъм | Отличителна визуална функция | Често срещан грешен-избор |
|---|---|---|---|---|---|
| GTR-1 / MCT (Авариен) | Релсово прекъсване | UIC54, UIC60, 115RE, 136RE | Централна мостова плоча + двойни скоби за пръсти | Дълга централна плоча обхваща фрактура; конфигурация с четири{0}}болта | Използва се като постоянна скоба (неправилен-изисква седмично повторно-затягане) |
| Скоба за кранова релса (FPA/FPD) | Релси за пристанищни/промишлени кранове | A100, A120, A150, ASCE 171/175 | Захващане на страничната-челюст на главата на релсата | Скоби за главата на релсата, а не за крака; без фиксиране на спалния | Специфициран за главна линия (недостатъчно странично задържане) |
| Скоба за изолирана блокова връзка | Изолирани релсови съединения | UIC54, UIC60 | Диелектрични сепараторни плочи + опъващи болтове | Видими изолационни слоеве от фибростъкло/епоксидна смола | Монтирана стандартна скоба{0}}неизправност на сигналната верига |
| Буферна спирачна скоба (плъзгаща се) | Усвояване на енергията на удара | UIC54, UIC60 | Калибрирано напрежение на приплъзване | Удължени отвори за болтове; индикатори за износване | Монтирана фиксирана скоба-няма функция за плъзгане |
| Временна строителна скоба | Постановка на изпълнителя | Всички секции с плоско-долно място | Проста U-форма + един централен болт | Минималистичен дизайн; без релсово контуриране на краката | Използва се в постоянен път (повреда от вдлъбнатина) |
Обхват на производителност:
Аварийно затягане на прекъсване на релсата (възстановяване на движение):
След счупена релса или повреда на заваръчния шев, скоби за опън (напр. GTR-1, MCT) се прилагат през мястото на счупване.Товароносимост: 80-120 kNна двойка скоби. Възстановява незабавно преминаването с 20 км/ч. Трайният ремонт следва в рамките на 24-72 часа.
Операции по възстановяване и пренасочване след дерайлиране:
Скобите закрепват релсите към траверсите по време на пренасочване на крана. Предотвратява изместването на коловоза при повдигане на товари (до 200 тона). Прилага се на интервали от 2 метра през зоната на дерайлиране. Премахнато след като колелата са отново на релсата.
Поддръжка и оперативна перспектива
- Скорост на инсталиране и премахване (Авариен контекст):
- Ръчен монтаж на скоба:30-60 секундикато използвате ударен гаечен ключ или гнездо с тресчотка. Приложение на хидравлична скоба:15-20 секунди. Скоростта е критична-прозорците за притежание на прекъсване на релсата са средно 45-60 минути.
- Задържане на напрежението на болта (седмично повторно затягане):
- Скобите разчитат на силата на затягане на болта, а не на геометрията на пружината. Причини за вибрации10-15% загуба на въртящ момент на седмицапод трафик. Седмично пре-затягане, задължително за продължителна употреба. След 4-6 седмици рискът от натъртване на конеца нараства – скобите са отстранени и обслужени.
